下面分享這臺安邦信變頻器11KW變頻器維修案例
故障原因:IGBT模塊壞
專業銷售維修安邦信變頻器 鄭州安邦信變頻器維修中心 河南上若電氣
第一步:將模塊拆出來
至于怎么拆,正常是用錫槍把管腳焊錫吸干凈,模塊可以完好無損拆出來。
也可以破壞性直接把腳剪斷再把孔處理干凈。
第二步:維修驅動電路
把明顯有燒壞的器件更換掉,因?yàn)闊K或多或少驅動電路光藕電阻二極管都有可能壞。

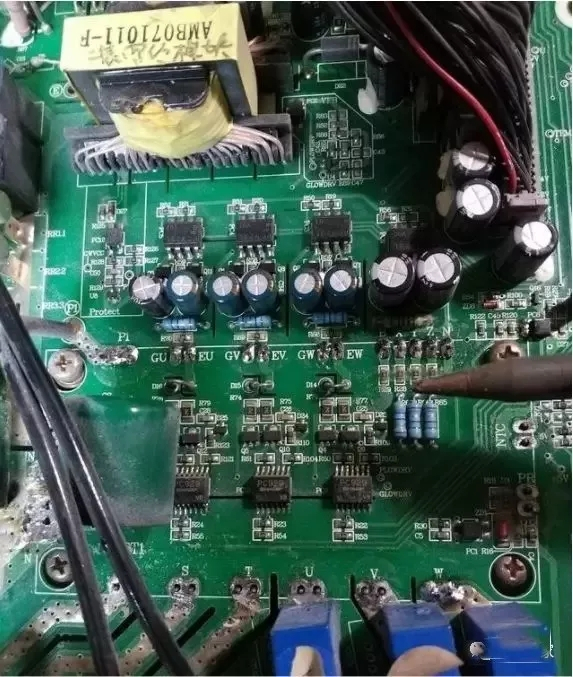

第三步:上電測量驅動靜態電壓
不用運行分別測量上下橋驅動電壓,一致即是正常。

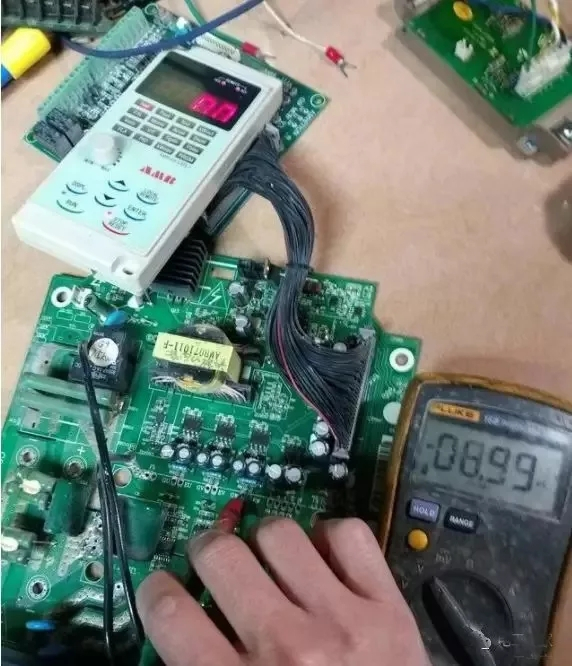

如上圖顯示8.99V就是其中一組的靜態電壓。
(這里就不一一介紹了,如一直關注我的朋友應該知道怎么測量)
第四步:再運行測量驅動動態電壓

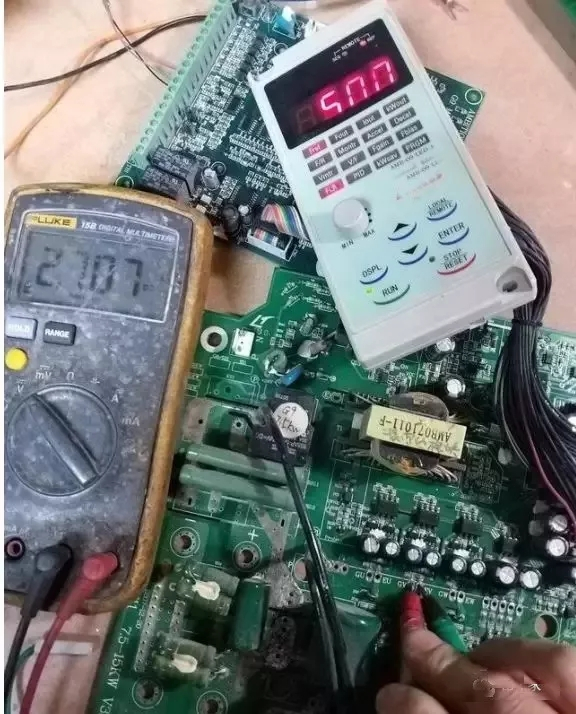

運行測量顯示2.707V就是動態電壓,同樣也是6路一致就是正常,有些驅動上下橋不一樣,那就上橋一致,下橋一致也視為正常。

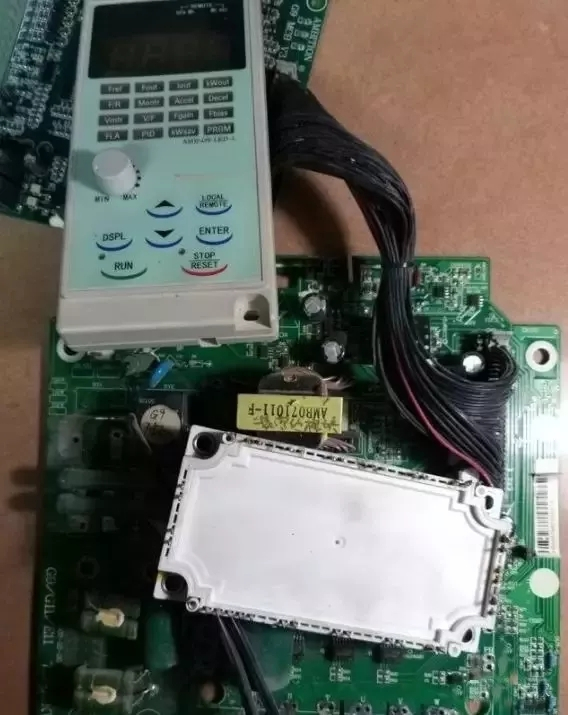

第五步:裝上模塊
確認驅動電壓正常后,裝上模塊。
注意:如果對于經驗不足的可以裝個假負載確定驅動正常再裝模塊安全點。
第六步:裝好模塊測量輸出電壓
運行前確認正常,再運行用直流檔分別測量UVW電壓。

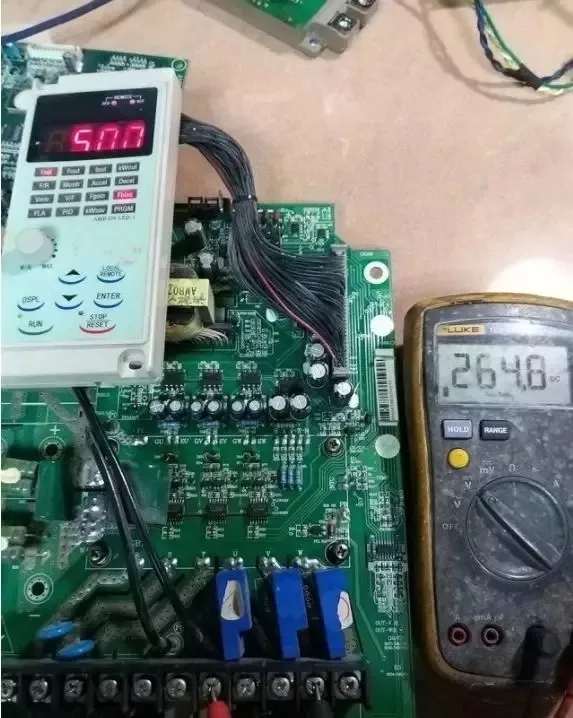

上圖顯示其中一路電壓為264.8V,上下橋6組一致就可以。
第七步:整機裝好
安裝無誤后可空載運行一小會觀察有無異常?
如無異常直接進入最后一步。
最后直接帶電機運行,三相平衡就可以了。
就這么一個過程一臺變頻器模塊燒壞到維修好整個過程就是這樣。
